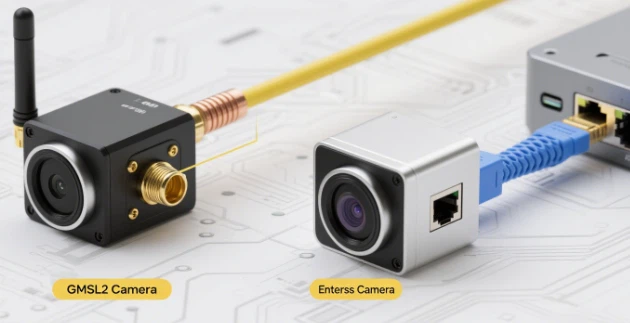

GMSL2 vs Ethernet Camera: De viktigste forskjellene i innebygd syn

Å overføre høykvalitets bildedata av høy båndbredde har alltid vært avgjørende for design av synssystemer. Dette gjelder spesielt i områder som autonom kjøring, industriell automatisering og robotikk, der langdistanse, lav latens og svært pålitelig dataoverføring er avgjørende. GMSL2 -kameraer og Ethernet -kameraer er to mainstream teknologiløsninger. Hver har sine egne tekniske fordeler og gjeldende scenarier, men gir også sine egne utfordringer.

Som konsulent som spesialiserer seg på kameramoduler, vil denne artikkelen gi en grundig analyse av prinsippene, arkitekturen og ytelsesforskjellene mellom disse to høyhastighetsoverføringsteknologiene: GMSL2 og Ethernet. Fra en ingeniørperspektiv vil vi utforske fordeler og ulemper ved GMSL2 mot Ethernet og gi en praktisk valgguide for å hjelpe deg med å ta den mest informerte beslutningen for din innebygde visjonsapplikasjon.

Hva er et GMSL2 -kamera?

GMSL2 (Gigabit Multimedia Serial Link 2) er en seriell kommunikasjonsprotokoll utviklet av Maxim Integrated (nå analoge enheter). Den er designet for høye båndbredde, video- og kontrolldataoverføring med lav latens i bilindustrien og industrielle applikasjoner. En GMSL2 -kameramodul består vanligvis av en CMOS -bildesensor og en GMSL2 -serialiseringsbrikke. Denne serialisereren pakker og overfører MIPI CSI-2 datastrømmer fra sensorer i høy hastighet.

Kjernen i GMSL2 ligger i dens effektive arkitektur. Den kan samtidig overføre høyhastighets bildedata, toveis kontrollkommandoer og strøm over en enkelt koaksialkabel eller skjermet Twisted Pair (STP) -kabel. Denne "enkeltkable" integrasjonen forenkler ledningsnettdesign betydelig, noe som reduserer kablingskostnad og kompleksitet. Dette er en betydelig fordel for autonome kjøre- og ADAS-systemer, som er plassbegrenset og følsom for kabelvekt.

Hva er et Ethernet -kamera?

Et Ethernet -kamera bruker Ethernet -protokollen for å overføre bildedata. Den utnytter kjente nettverksteknologier for å pakke bildedata til standard IP -pakker og sende dem over Ethernet -kabler. AnEthernet -kameramodulInkluderer vanligvis en bildesensor, en bildesignalprosessor (ISP) og en SOC eller FPGA som omslutter videostrømmen til Ethernet -pakker.

Fordelene med Ethernet ligger i dets allsidighet og brede økosystem. Det lar kameraer integrere seg i eksisterende standard nettverksinfrastruktur og kommunisere sømløst med andre nettverksenheter. Videre er Ethernet for Industrial Vision svært moden, og støtter bransjestandardprotokoller som Gige Vision, gjør kameraintegrasjon og interoperabilitet enkel.

Hva er en Ethernet -kabel?

Ethernet -kabler er grunnlaget for Ethernet -kamera -tilkobling. De består av flere vridde par ledninger som brukes til å overføre data mellom nettverksenheter. Ethernet -kabler kommer i forskjellige typer, for eksempel CAT5E, CAT6 og CAT7, avhengig av datahastighet og kabelskjermingsstruktur.

Typer Ethernet -kabler

CAT5E støtter Gigabit Ethernet, Cat6 støtter hastigheter opp til 10 Gbps, og Cat7 tilbyr enda høyere ytelse. I maskinvisjon og industrielle applikasjoner brukes ofte skjermet STP (skjermede tvinnede par) kabler for å motstå elektromagnetisk interferens.

GMSL2 vs. Ethernet Performance Sammenligning: Kjernetekniske spesifikasjoner

I det innebygde synsfeltet krever valg mellom GMSL2 og Ethernet en grundig sammenligning basert på flere kjernetekniske spesifikasjoner.

Følgende er en detaljert ytelses sammenligning av GMSL2 vs. Ethernet:

1. Båndbredde:GMSL2 har en typisk båndbredde på 6 Gbps, som kan støtte flere HD -videostrømmer, men båndbredden er løst. Ethernet -båndbredde avhenger av standarden, for eksempel Gige (1 Gbps), 10Gige (10 Gbps) og enda høyere. Ethernet båndbredde deles imidlertid, og tilstedeværelsen av andre enheter på nettverket reduserer tilgjengelig båndbredde.
2. Latens:GMSL2 bruker punkt-til-punkt seriell overføring, noe som resulterer i ekstremt lav og deterministisk latens, typisk i mikrosekundområdet. Dette er avgjørende for sanntids respons-kritiske applikasjoner som ADA-er. Ethernet-latens er relativt høy og usikker på grunn av protokollstabelbehandling og nettverksbytte, noe som er et smertepunkt i sanntidskritiske scenarier.
3. Pålitelighet og robusthet:GMSL2 tilbyr iboende utmerket elektromagnetisk interferens (EMI) immunitet, spesielt over koaksiale kabler, noe som gjør den svært motstandsdyktig mot tøffe miljøer som bil. Automotive Ethernet -kameraer krever mer komplekse kabler og kontakter for å dempe EMI.
4. Arkitektur:GMSL2 bruker en punkt-til-punkt direkte tilkoblingsarkitektur, med kameramoduler direkte koblet til vertskontrollerbrikken. Ethernet, derimot, bruker en multi-drop nettverksarkitektur, slik at flere kameraer kan koble seg til en enkelt bryter, som igjen kobles til vertskontrolleren.
5. Kabler og strømforbruk:GMSL2 overfører data, kontroll og effekt samtidig over en enkelt kabel (POC, kraft over koaks), forenkler kabling og konsumerende lav effekt. Mens Ethernets POE (kraft over Ethernet) også kan overføre kraft, bruker den generelt mer kraft enn GMSL2.

GMSL2 vs. Ethernet Architecture Sammenligning: Kjernearkitekturforskjeller Analyse

GMSL2s arkitektur er bygget rundt punkt-til-punkt-tilkoblinger. ENGMSL2 kameramodulMå koble direkte til vertskontrollsystemet via en serialisator og deserializer, og begrenser systemskalabilitet. Denne direkte forbindelsen sikrer ekstremt lav latens og høy pålitelighet. Denne arkitekturen er ideell for surroundvisningssystemer i autonom kjøring, der hvert kamera har en dedikert datalink.

I kontrast bruker Ethernet for Industrial Vision en nettverks multi-punkts arkitektur. Flere kameraer kan koble seg til det samme vertskontrollsystemet via en Ethernet -bryter. Denne arkitekturens salgspunkt er fleksibiliteten og skalerbarheten. Ingeniører kan enkelt legge til eller fjerne kameraer og utnytte eksisterende nettverksinfrastruktur. Ulempen er imidlertid at datakollisjoner og latensusikkerhet øker etter hvert som antall enheter i nettverket øker.

Hvordan valgte du en? Valgveiledning og beslutningshensyn

I innebygde visjonsprosjekter er det å velge mellom GMSL2 og Ethernet en beslutning som ingeniører må veie basert på deres spesifikke applikasjonsscenarier. Her er noen praktiske valgretningslinjer:

1. Krav i sanntid:Hvis applikasjonen din har ekstremt høye latensbehov, for eksempel advarsel om avgang eller fotgjengerdeteksjon i ADAS -systemer ved bruk av GMSL2, er den lave latensen og determinismen til GMSL2 uerstattelig.
2. Kabellengde og ledningskompleksitet:I applikasjoner med begrenset kablingplass, for eksempel bil og robotikk, kan GMSL2-kameraets "enkeltkable" -løsning forenkle design betydelig, noe som reduserer kostnad og vekt.
3. Systemskalbarhet:Hvis prosjektet ditt krever fleksibilitet til å koble til flere kameraer og ikke krever høy sanntidsytelse, for eksempel multi-punkts overvåking eller ekstern datainnsamling i industrielle visjonsapplikasjoner ved bruk av Ethernet, kan Ethernet-kameraets universelle nettverksarkitektur være et bedre valg.
4. Kostnad og økosystem:GMSL2 -brikker er generelt dyrere og har et relativt lukket økosystem. Ethernet tilbyr derimot lavere chip- og komponentkostnader og et enormt open source og standard økosystem.

Sammendrag

GMSL2-kameraer og Ethernet-kameraer, to høyhastighetsoverføringsteknologier, har hver en betydelig posisjon i det innebygde synsfeltet. GMSL2, med sin lave latens, høye pålitelighet og enkle kablingsløsninger, er et ideelt valg for autonom kjøring og ADA -er. Ethernet skiller seg derimot ut i de industrielle og generelle maskinens synsfelt takket være dens allsidighet, skalerbarhet og modne økosystem.
